GPS LOGGER CON PIC16F88

!POST TERMINADO!


DATA LOGGER CASERO CON PIC 16F88:





WEB DEL FABRICANTE:

http://www.microchip.com/

DATASHEET:

http://www.microchip.com/wwwproducts/devices.aspx?dDocName=en010243&lang=en





IMAGANES DE LAS PCB´S:





YA PULIDA LA PLACA!!!



Seguramente tenga que repetir todo el esquematico se me olvido poner en un conector la VCC de 5V...pero bueno podeis ver como queda,aunque me parece algo chapuza..

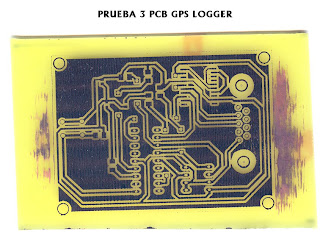

Como podreis observar la calidad de la imagen 3 es un 90%,lastima que la hiciera al reves jejeje

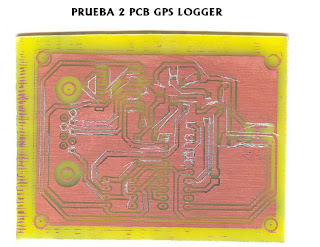

Como no voy a tirar mas placas cogere la segunda placa o la segunda imagen la tube que apañar algo proque salio en un 65% de calidad.

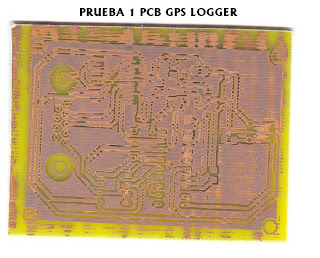

La imagen uno es una autentica chapuza!!!

Podeis ver como salen las PCB mediante insolado-revelado-atacado.Por el momento puedo obtener estas placas pero con el tiempo mejorare la tecnica ya que no es tan fácil obtener PCB al 100% como la imagen 3, ya que hay que tener mucha práctica.

Y aparte recordaros que no tengo una industria!!!Se que por 250€ puede tener uan plancha de PCb hechas profesionalmente.Pero imaginaros el presupuesto que seria para proyectos como este.

Es una lastima que no pueda tener mejores medios para la realizacion de PCB,y eso que conozco mas medios.Por desgracia es lo que hay y debo adaptarme a mis propios recursos.

Espero que podais entender esto.

Archivos necesarios:

*.HEX A GRABAR TINY BOOTLOADER (un boot loader xd)

*.HEX A GRABAR ARCHIVO A GRABAR

Uno de los dos es suficiente.

Como solo me queda montarla en PCB os paso las fuentes de donde saque este proyecto.

Cuando lo tenga testeado os comentare los resultados.

Os explico basicamente el funcionamiento de este proyecto:

Se utiliza un pic16f88 con una eeprom externa 24lc1025 bastante grandecita.

A traves del PIC se gestionará los datos NMEA de nuestro GPS en este caso se cogeran los paquetes o datos correspondientes a las posiciones(ejes X,Y)longitud y latitud.Finalmente las almacena en la eeprom una vez desde ai podremos acceder al contenido.

Como esto es algo básico y gracias a este peroyecto te permiten modificar el código fuente, voy a intentar mejorarlo para que almacene mas posiciones y en un futuro gestionar mejor el pic.

El pic16f88 es el integrado de microchip que reemplaza al famoso pic16f84a asi que muy dificil no sera de manipular.

Os dejo todas las fuente y os indico que este proyecyo aplica la licencia Creative Commons su pagina web es: http://www.semifluid.com/

Creative Commons License
semifluid.com by Steven Cholewiak is licensed under a Creative Commons Attribution-Noncommercial-Share Alike 3.0 United States License. semifluid.com is powered by WordPress with White as Milk. Entries (RSS) and Comments (RSS).

Os dejo algunas fotos de su fantastico proyecto:


Link del proyecto:

http://www.semifluid.com/?p=43






Salud y muchos bytes! y recordar!
