PLACA-MODULO GPS PARA ENTRENADOR

!RE-DISEÑANDO!

Re-editado nuevo, tube que aprobechar unos max233 que todabia tenía sin usar para hacer la placa.

Como anteriormente mencionaba otro chip parecido al max233, he decidido dejarlo para otro modulos.

Como podreis ver esta placa pose un modulo gps con su batería backup tensiones de 5vcc y 3,3vcc.

He añadido un conector db-9,uno para fuente externa y un expansor para el gps logger.

Esta plaquita puede usarse por separado sin necesidad de depender de la placa central.

Por el momento subo esquemático del modulo y imagenes de la PCB, que lo disfruteis:

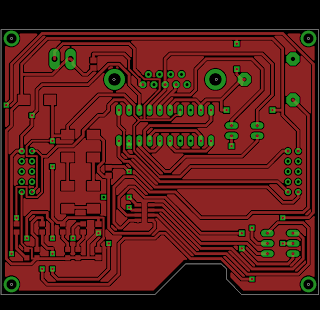

PCB TOP 60mmX80mm:


PCB BOTTOM 60mmX80mm:


PCB COMPONENTES 60mmX80mm:




Cuando tenga hecha la placa revisare el circuito y pondré de nuevo las PCb hechas como si fuera una plancha de dos caras.

Estas imagenes será el prototipo hecho a una cara y con puentes.

Como veis dispone de 4 led´s indicativos de:

PPS
5Vcc
Tx
Rx

Tambien la posibilidad de selecionar uno de los dos puertos del GPS y como habilitar o deshabilitar la RX,TX del puerto db-9.

FOTOGRAFÍAS DEL PCB TOP:
