ENTRENADOR MULTIPROPÓSITO PIC18F2550

!POST TERMINADO!


Como vereis he tenido que reacer la placa os dejo el esquemático antiguo.

Más abajo os explico la nueva entrenadora.!!

ESQUEMÁTICO ANTIGUO:




NUEVA ENTRENADORA:

Como vereis el esquemático anterior era un lio y he tenido muchos problemas para hacer la PCB ya que es una cara y implementar todo en uno me costaria bastante.

He decidido hacerlo mas facil y en modulos.

La primera placa es la placa central o la placa madre.

ESQUEMÁTICO(VERSIÓN 2):



COMPONENTES 65mmX95mm:


PCB TOP 65mmX95mm:



PCB PUENTES 65mmX95mm:



PCB BOTTOM 65mmX95mm:

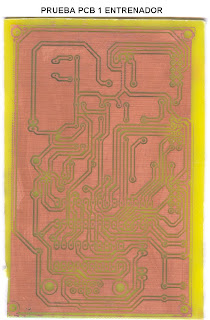

PCB BOTTOM DESPUES DE INSOLADO-REVELADO-ATACADO:


IMAGENES DEL PROTOTIPO TERMINADO:



OS DEJO LA REVISIÓN DEL ESQUEMÁTICO NUEVO Y DESARROLLADA LA PCB A DOBLE CARA:

ESQUEMÁTICO(VERSIÓN 3):


PCB TOP 65mmX95mm:



PCB BOTTOM 65mmX95mm:


PCB COMPONENTES 65mmX95mm:


PCB VIAS 65mmX95mm:





ESTA VEZ MUY BUENA CALIDAD PARA SER A LA PRIMERA!!!90%DE CALIDAD!

Como bien sabreis no puedo por el momento construir PCB´S a dos caras.He creado el archivo para dos caras para familiarizarme.

Usare la cara bottom y los puentes la top lo hare con cable suelto puenteando.Eran 10 cables.Para probar es suficiente.

Como veis los diseños se van complicando y me cuesta cada vez mas embutir todo en una cara.

Ya no esta esta el conector para el GPS ni el otro conector DB-9 ni la pila backup del gps y etc.

Entonces esta placa dispone de:

-Botones para bootloader y reset
-Conector DB-9 con un MAX233
-Una fuente externa de 5vcc
-Conector USB tipo B Hembra
-Zocalo para pic18f2550 con su cristal correspondiente

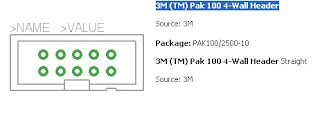

-3 Conectores 3M (TM) Pak 100 4-Wall Header es decir este:


Medidas de la placa: 65mmX95mm


Poco explicar del circuito a excepción de los conectores 3M en los cuales iran las I/O digitales y analogicas.

En cada conector se incluye una Vcc de 5V que proviene de la fuente externa.

En estos conectores terminaran en otras placas o otro modulos para probar el pic18f2550

En este caso la siguiente placa que tendre que diseñar es la placa GPS que es lo que más me interesa,ya que quiero obtener datos del RX/TX a pasarlo a traves de un CDC USB.

Estoy ya pasando a hacer las placas pero tengo problemas con los liquidos etc!

Seguramente tenga que perfecionar los tiempos y mezclas de los liquidos.Seguramente exponga alguna informacion sobre revelado y cosas para no meter la pata.

Ultimamente me estan costando mucho sacarlas ya que cada vez son mas complejas mas pequeños los componentes.

Sobre todo para el GD75232 ya que es bastante pequeño aunque el formato de encapsulado del ft232bl es tambien pequeño.aun asi tengo que perfecionar el sistema.

pronto mas info!


Saludos
