ADAPTADOR ICSP PIC18F2550

!POST TERMINADO!

Probando ya por fin la grabación del chip pic18f2550 he creado una simple placa para que podais programar vuestro chip con pickit2 o con algún programador compatible con los pines ICSP.

He añadido un reset por si se queda bloqueado, pero no creo que sea de mucha utilidad asi que es opcional ponerle.

Como vereis la programación es in-circuit y funciona correctamente:

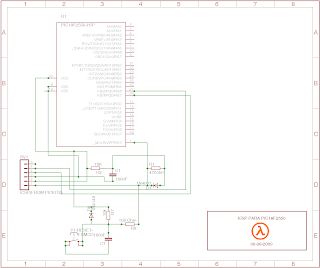

Esquemático:

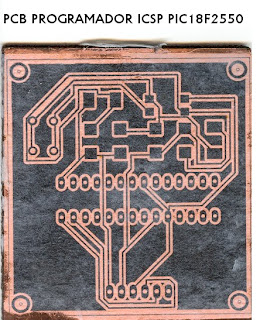

PCB TOP:


COMPONENTES:


Montado en protoboard:



Lectura del pic18f2550:


Escritura del pic18f2550:



FOTOGRAFIAS DE LA PLACA:


He de añadir que con mplab icd2 podeis seguramente añadir el mismo circuito.
