VIEJOS RECUERDOS DEL 2004!

!POST TERMINADO!



Ordenando algo la habitación encontré una placa y el esquema de mi finalización del modulo donde estudie ya hace algunos años..

Es del 20/05/04 y ya tiene su tiempecito.


Os dejo parte del esquemático ya que el papel era demasiado grande(A3) y esta trazado a mano!porque antiguamente no tenia ni idea de las herramientas que hay hoy en dia...

La placa tiene la funcion de contador modulo 14 descendente....hoy en dia con un pic esto se hace chupado....no obstante esta placa esta hecha con puertas logicas y controlador de display.

Fueron mis primeros planos y placas que pude hacer y sabia hacer hace 5 años

Parece increible pero funciona ajajajaja.


Esquematico:

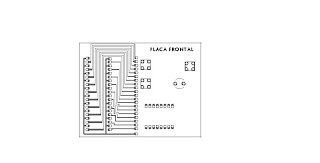

PCB TOP:

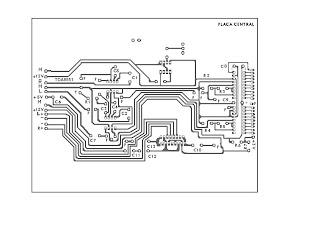

PCB BOTTOM:


ENCONTRE OTRA PLACA OS DEJO LAS FOTOS:




ESTE FUE TAMBIEN EL PRIMER PROTOTIPO QUE HICE AL FINALIZAR EL MÓDULO.

ERA UN AMPLIFICADOR DE AUDIO ME LO CURRE MUCHISIMO:

El esquemático por aquel entonces lo hacia en el PAINT..me tiraba horas..dias,siglos...eso si era un orgullo hacerlo asi :D.





La placa es de baquelita...malisima calidad.


Y DEMAS FOTOS CON EL SIGNO LAMBDA HECHO A MANO :D :








Es lo que queda del pequeño aparato, el cual tenia una fuente de PC integrada como veis, un CD-ROM con boton para leer cd de audio y la placa amplificadora con una placa de mando un ventilador..en fin currado...muchas horas.No esta mal para acabar el módulo y si funcionaba! xd
