FABRICACIÓN DE PCB FLEX

FABRICACIÓN DE PCB FLEXIBLES
¿QUIEN SE ATREVE?



Encontre por internet como poder fabricar circuitos impresos en PCB flexibles tal como el ejemplo siguiente:




Básicamente el procedimiento para obtener un flex pcb económico es encontrar el siguiente material de esta página web:

http://www2.dupont.com/Packaging_and_Circuits/en_US/products_services/pcb/index.html

El papel o la lamina es llamado PYRALUX (C):

Pyralux LF7062 has 1/2 oz Cu, 1/2 mil adhesive and 1 mil Kapton.

PROCEDIMIENTO DE OBTENCIÓN:

El procedimiento para el circuito es como si imprimieramos nuestro PCB en papel a excepcion que la impresora laser no no vale en esta ocasion y solo debe de usarse impresoras de tinta o injet.

Una vez imprimido metemos nuestra hoja en atacador y obtendremos la PCB flexible.

El "papel pyralux(c)" no es nada barato y es algo dificil de conseguir yo intentare pedir unas muestras a ver si me las dan y puedo mostraros algun circuito con esta tecnología.

No obstante la calidad dependera muy seguramente de los tiempos etc.

La composición de este tipo de flex es basicamente una capa tanto de plastico o polimero con una capa fina de cobre muy flexible.

La tinta cubre la zona que no queremos que se coma el atacador y el resto es "quemada" por el acido.

Es como las demas pasos mencionados anteriormente para la obtención de PCB de fibra de vidrio o baquelita.

La pregunta para este tipo de PCB FLEX es:

¿PODRIAMOS HACER UNA MULTICAPA SOLAPANDO DOS PCB?

Muy posiblemente si, pero el precio de este tipo de PCB no es barato y si queremos fabricas PCb nos sale mas rentable ir a la fabricación en serie de PCB normales de dos capas o multicapa.

Os dejo un enlace directo del articulo en si:

http://blog.makezine.com/archive/2009/02/how_to_flexible_printed_circuit_boa.html

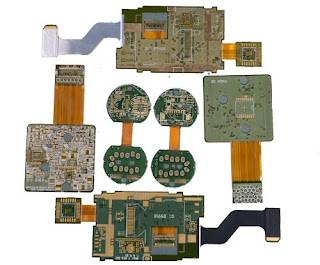

Si consigo alguna muestra subire fotos de la realización de un PCB FLEX.no obstante podreis encontrar muchos tipos de PCB FLEX:





BAJO LICENCIA COMMONS CREATIVE
