PIC16C54/F84A COMO RTC
http://www.microchip.com/stellent/idcplg?IdcService=SS_GET_PAGE&nodeId=1824&appnote=en011031COMPONENTES NECESARIOS:
4-DISPLAY DE 8 SEGMENTOS DE CATODO COMUN DEL COLOR QUE QUERAMOS.
4-TRANSITORES 2N5401 o el compatible 2n3906
-RESISTENCIAS:
8 de 100 Ohm
4 de 10 kOhm
4 de 1 kOhm
4 de 820 OHm
-SWITH´S DE BOTON
-PIC16C54 O PIC16F84A
-CRISTAL DE 4MHz DE BAJO PERFIL
-CONDENSADORES 22Pf
-CONECTOR PARA PILA 9V O CONECTOR DE ALIMENTACIÓN.
Basicamente su funcionamiento consiste en un reloj RTC (Real Time Clock) con hora,minutero y segundero.Es posible configurar la hora y el minutero aunque el segundero siempre se pone a cero siempre que toquemos dicha configuración.Si se va la luz o si se deja de alimentar el circuito pierde la hora, pero siempre podemos diseñar algún sistema backup para no perder la hora, que no es el caso de este diseño.el circuito también dispone de un reset manual por si queremos restablecer la hora a 0 que es su valor por defecto.
En este diseño el reloj es portatil y alimentado con una pila de 9v, simula como si fuera el reloj de nuestra casa que va a pilas AAA o el reloj de nuestra base de teléfono fijo, en el cual como bien sabemos muchos pierden la hora al no tener tensión.
Podeis diseñar un reloj con el siguiente regulador NJM2370, el cual es un pequeño convertidor DC de Entrada máx 20Vcc y salida en este caso 5Vcc.Su formato es SMD y el encapsulado SOT-89.

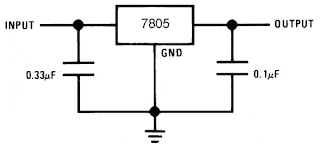

Por otra parte podemos añadir simplemente un 7805 en encapsulado TO-92 y siguiendo el siguiente esquema:


El consumo de todo el circuito es de unos 45-50mA y la duración con una pila de 9Vcc es de unas 12h a 14h.
Finalmente podemos meter nuestro pequeño reloj en una pequeña caja metalica para que quede mejor.
Esquemático Eagle modificada para versión SMD y USB de menor tamaño:
IMAGENES DEL PCB:ESQUEMATICO:

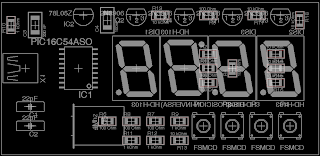

COMPONENTES:

TOP:

BOTTOM:

VIAS Y PADS:

Video:
Os dejo fotografias del reloj terminado:



Os dejo un video de funcionamiento de otra persona:
autor: valdirdf
fuente: www.youtube.com
Podeis consultar otro proyecto sobre lo mismo en la siguiente web EN EL CUAL TENEIS EL ARCHIVO *.HEX PARA EL PIC16F84A:
http://www.kemisa.es/circuito_reloj_pic16f84.php
BAJO LICENCIA COMMONS CREATIVE
OD-LAMBDA by OD-LAMBDA&DJFREEMAN is licensed under a Creative Commons Reconocimiento-No comercial-Sin obras derivadas 3.0 España License.
Based on a work at od-lambda.blogspot.com.
Based on a work at od-lambda.blogspot.com.
